奧野染料TAC PINK 144是一種桃紅色染料,用于鋁及其合金陽極氧化染色。
化學(xué)性質(zhì):金屬絡(luò)合鹽酸性染料
顏 色:桃紅色
建浴濃度:建浴前需確認(rèn),一般為1—8 g/L
染色條件:40℃—60℃(根據(jù)染色品濃度調(diào)整,溫度越高著色性越好,但不能超過60℃)
適pH值:5.0—6.5(降低pH值使用稀醋酸,提高pH值使用稀醋酸鈉) 緩沖溶液推薦使用TAC CONTROLLER PH-5
染色浴準(zhǔn)備:染料為粉末狀,建浴和補(bǔ)給時,建議在80℃以上的熱純水中充分溶解后,加入染色槽中。
【包裝】1kg/罐裝
【種類及使用條件】
YELLOW 4色、ORANGE 2色、RED 5色、PINK 3色、VIOLET 2色、BLUE 4色、GREEN 2色、BROWN 3色、BLACK 9色,共計(jì)有34中基本色。另外關(guān)于配合染料(調(diào)色)由我司技術(shù)部進(jìn)行,所以請與技術(shù)部相談。

表1. TAC染料種類及染色條件的一個范例

染色溫度:浴溫越低染色性越降低。另外,超過60℃時會造成封孔反應(yīng),所以染色會變得困難。(標(biāo)準(zhǔn):55℃、范圍30~60℃)
【染色制程上的注意點(diǎn)】
1. 建浴及補(bǔ)給
建浴及補(bǔ)給時,染料不能直接投入到染色槽中,請?jiān)谄渌萜髦杏脽崴s82度)溶解后進(jìn)行添加。
2.使用水質(zhì)
染色用水建議使用蒸餾水或離子交換水。通常請使用自來水以上的水質(zhì)。至少請避免使用如下水質(zhì)。
(1)含有大量金屬鹽的水……鐵、鉻、銅、硅等會降低染色性。
(2)硬度高的水……通過加熱使用會使染色浴液PH異常,降低染色性,產(chǎn)生染色不均、污跡。
(3)含有陰離子的水……是指磷酸根、鹵素(Cl等)、硫酸根等,磷酸根、鹵素?zé)艏词故俏⒘恳矔?dǎo)致染色異常。
3. 染色前后的水洗
特別是在染色前請進(jìn)行充分水洗。附著或滲入處理品的電解液帶入染色浴液中會造成PH降低、溶解鋁增加、染料活性降低,最終導(dǎo)致染色不均。
【設(shè)備】
染色槽……請使用不銹鋼(SUS304)、耐熱性樹脂涂層、陶瓷器等。
請勿使用鐵、銅、黃銅、鉛等材質(zhì)。
加熱方法……石英加熱器、蒸氣線圈等。
攪拌……空氣、機(jī)械攪拌有益于均一染色性及染色速度。
過濾……染色作業(yè)長期持續(xù)進(jìn)行的情況下會混入各種懸浮物質(zhì),因此進(jìn)行過濾會發(fā)揮效果。

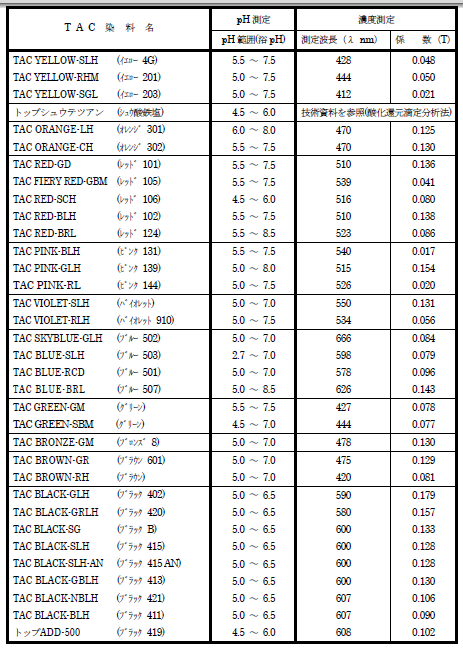

表2.PH測定與濃度測定

【管理方法】
1. 管理濃度的分析
用分光光度法進(jìn)行濃度分析。
濃度測定使用的測定波長(λ)、濃度計(jì)算時的系數(shù)(T)如表-2所示
操作方法
(1)試料稀釋n倍。(將波長計(jì)設(shè)定在適當(dāng)?shù)臏y定范圍。)
(2)用分光光度計(jì)測定稀釋時的吸光度As。使用染料固有的測定波長λnm,對照液使用純水。
(3)濃度計(jì)算……TAC染料你孤獨(dú)(g/L)=T×As×n
T:染料的系數(shù)、As:染料吸光度、n:稀釋倍率
2. PH表-2表示TAC染料的PH范圍。
浴液PH:PH調(diào)整為5.5染色性良好,調(diào)整PH6.5~7.5染色會變得緩慢。
帶入酸或堿等PH會 發(fā)生變化,所以請?zhí)砑覶AC CONTROLLER PH-5或用如下藥品調(diào)整PH。
另外,關(guān)于TAC CONTROLLER PH-5的詳細(xì)使用方法請參照它的說明書、技術(shù)資料。
其他方法調(diào)整PH時,請使用如下藥品。
提高PH時…………醋酸鈉、或稀氫氧化鈉溶液
降低PH時…………稀醋酸溶液
3. 含有不純物質(zhì)
長期連續(xù)使用染色浴液會混入溶解鋁、硫酸根、其他金屬鹽及油類等。這些物質(zhì)的混入會造成處理品的外觀不良及阻礙染色,所以請充分進(jìn)行前處理水洗避免混入。
4. 活性度
染色液通過補(bǔ)給長期使用會由于上述不純物質(zhì)及老廢物質(zhì)的蓄積降低染色能力。活性度是評估染色能力的項(xiàng)目,將現(xiàn)狀浴液與新浴液相比擁有多少程度的染色能力用百分比表示。關(guān)于活性度測定請咨詢我司技術(shù)部、
另外,TAC CONTROLLER PH-5的添加會提高染料活性度、改善染色性。
5. 染色浴液的腐敗
一般的鋁用染色是有機(jī)染料,常溫特別是夏天長時間放置或持續(xù)低溫(20~40℃)染色時會發(fā)生霉菌。
TAC染料中有含有防止這些霉菌的添加劑,但是根據(jù)工廠的不同產(chǎn)生的霉菌種類不同,也可能會產(chǎn)生繁殖。霉菌的產(chǎn)生會分解染料,也會引起染色浴液PH值的異常抑制染色。
至于預(yù)防方法,建議在作業(yè)完成后,將染色槽用蓋子蓋住,從新建浴時期開始定期添加TAC KABICORON(0.3~0.5g/L),
6. 染色時處理品的點(diǎn)狀腐蝕
讓色過程中處理品會發(fā)生斑點(diǎn)狀腐蝕之類的析出不良,原因是因?yàn)殡娢徊煌慕饘僦g通過腐蝕電流,發(fā)生局部染料析出。因此使用鈦制治具的時候腐蝕的傾向較多。另外根據(jù)染色浴液中所含陰離子種類不同,腐蝕發(fā)生也有強(qiáng)弱。TAC染料中有特別除去造成腐蝕的陰離子,但是隨著生產(chǎn)中的汲入這些陰離子會增加,確認(rèn)到點(diǎn)狀腐蝕的情況下請向染色浴中添加TAC CONTROLLER PH-5(10ml/L)加以防止。
7. 鋁鑄件的染色
鋁鑄件(ADC10、ADC12等)、鋁鑄物(AC3A、AC4C等)的染色處理請通過TOP ADD PROCESS進(jìn)行處理。黑色染色時請以TOP ADD-500(BLACK-419)進(jìn)行處理。
【廢水處理】
TAC染料的廢水處理請使用專用處理劑TOP CATCH D-900進(jìn)行。
TOP CATCH D-900的詳情、使用方法請參照其說明書。
關(guān)于TAC染料的操作使用:
1. 請?jiān)谕饬己玫膱鏊M(jìn)行作業(yè)。
2. 作業(yè)時請穿戴眼鏡、面罩、橡膠手套等護(hù)具。
3. 入眼時請勿擦拭直接用清水沖洗,疼痛殘留時請接受醫(yī)生診治。
4. 請勿放入口中,誤飲時請用水漱口吐出后接受醫(yī)生診治。
5. 作業(yè)后請洗手、漱口。
|
