奧野染料TAC ORANGE CH 302是一種橙色染料，用于鋁及其合金陽(yáng)極氧化染色。
化學(xué)性質(zhì)：金屬絡(luò)合鹽酸性染料
顏 色：橙色
建浴濃度：建浴前需確認(rèn)，一般為0.5—3g/L
染色條件：40℃—60℃（根據(jù)染色品濃度調(diào)整，溫度越高著色性越好，但不能超過(guò)60℃）
適pH值：6.5—8.0（降低pH值使用稀醋酸，提高pH值使用稀醋酸鈉） 緩沖溶液推薦使用TAC CONTROLLER PH-5
染色浴準(zhǔn)備：染料為粉末狀，建浴和補(bǔ)給時(shí)，建議在80℃以上的熱純水中充分溶解后，加入染色槽。
【包裝】1kg/罐裝
【種類(lèi)及使用條件】
YELLOW 4色、ORANGE 2色、RED 5色、PINK 3色、VIOLET 2色、BLUE 4色、GREEN 2色、BROWN 3色、BLACK 9色，共計(jì)有34中基本色。另外關(guān)于配合染料（調(diào)色）由我司技術(shù)部進(jìn)行，所以請(qǐng)與技術(shù)部相談。

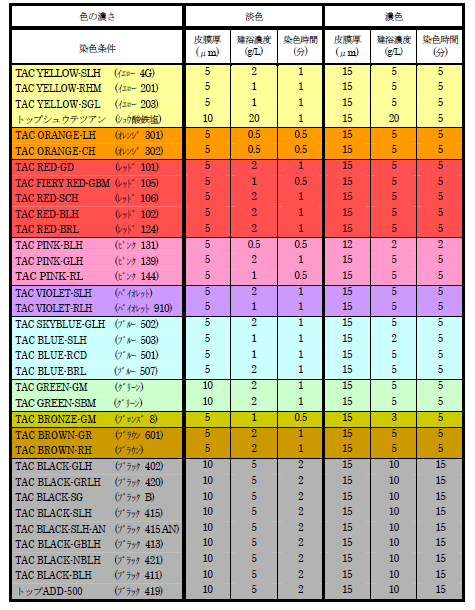

表1. TAC染料種類(lèi)及染色條件的一個(gè)范例
染色溫度：浴溫越低染色性越降低。另外，超過(guò)60℃時(shí)會(huì)造成封孔反應(yīng)，所以染色會(huì)變得困難。（標(biāo)準(zhǔn)：55℃、范圍30~60℃）
【染色制程上的注意點(diǎn)】
1. 建浴及補(bǔ)給
建浴及補(bǔ)給時(shí)，染料不能直接投入到染色槽中，請(qǐng)?jiān)谄渌萜髦杏脽崴s82度）溶解后進(jìn)行添加。
2.使用水質(zhì)
染色用水建議使用蒸餾水或離子交換水。通常請(qǐng)使用自來(lái)水以上的水質(zhì)。至少請(qǐng)避免使用如下水質(zhì)。
（1）含有大量金屬鹽的水……鐵、鉻、銅、硅等會(huì)降低染色性。
（2）硬度高的水……通過(guò)加熱使用會(huì)使染色浴液PH異常，降低染色性，產(chǎn)生染色不均、污跡。
（3）含有陰離子的水……是指磷酸根、鹵素（Cl等）、硫酸根等，磷酸根、鹵素?zé)艏词故俏⒘恳矔?huì)導(dǎo)致染色異常。
3. 染色前后的水洗
特別是在染色前請(qǐng)進(jìn)行充分水洗。附著或滲入處理品的電解液帶入染色浴液中會(huì)造成PH降低、溶解鋁增加、染料活性降低，最終導(dǎo)致染色不均。
【設(shè)備】
染色槽……請(qǐng)使用不銹鋼（SUS304）、耐熱性樹(shù)脂涂層、陶瓷器等。
請(qǐng)勿使用鐵、銅、黃銅、鉛等材質(zhì)。
加熱方法……石英加熱器、蒸氣線(xiàn)圈等。
攪拌……空氣、機(jī)械攪拌有益于均一染色性及染色速度。
過(guò)濾……染色作業(yè)長(zhǎng)期持續(xù)進(jìn)行的情況下會(huì)混入各種懸浮物質(zhì)，因此進(jìn)行過(guò)濾會(huì)發(fā)揮效果。

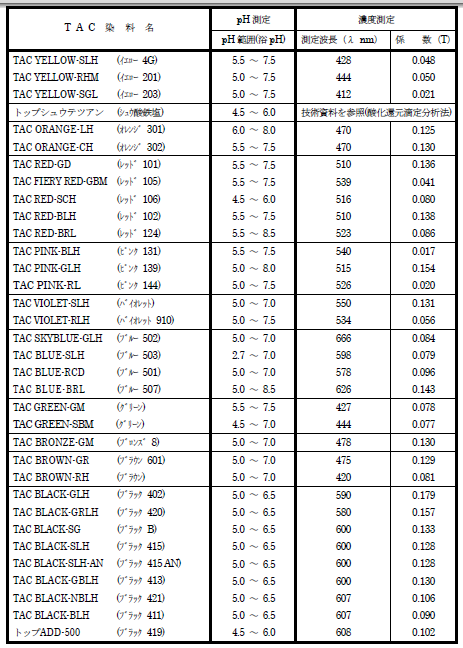

表2.PH測(cè)定與濃度測(cè)定
【管理方法】
1. 管理濃度的分析
用分光光度法進(jìn)行濃度分析。
濃度測(cè)定使用的測(cè)定波長(zhǎng)（λ）、濃度計(jì)算時(shí)的系數(shù)（T）如表-2所示
操作方法
（1）試料稀釋n倍。（將波長(zhǎng)計(jì)設(shè)定在適當(dāng)?shù)臏y(cè)定范圍。）
（2）用分光光度計(jì)測(cè)定稀釋時(shí)的吸光度As。使用染料固有的測(cè)定波長(zhǎng)λnm，對(duì)照液使用純水。
（3）濃度計(jì)算……TAC染料你孤獨(dú)（g/L）=T×As×n
T：染料的系數(shù)、As：染料吸光度、n：稀釋倍率
2. PH表-2表示TAC染料的PH范圍。
浴液PH：PH調(diào)整為5.5染色性良好，調(diào)整PH6.5~7.5染色會(huì)變得緩慢。
帶入酸或堿等PH會(huì) 發(fā)生變化，所以請(qǐng)?zhí)砑覶AC CONTROLLER PH-5或用如下藥品調(diào)整PH。
另外，關(guān)于TAC CONTROLLER PH-5的詳細(xì)使用方法請(qǐng)參照它的說(shuō)明書(shū)、技術(shù)資料。
其他方法調(diào)整PH時(shí)，請(qǐng)使用如下藥品。
提高PH時(shí)…………醋酸鈉、或稀氫氧化鈉溶液
降低PH時(shí)…………稀醋酸溶液
3. 含有不純物質(zhì)
長(zhǎng)期連續(xù)使用染色浴液會(huì)混入溶解鋁、硫酸根、其他金屬鹽及油類(lèi)等。這些物質(zhì)的混入會(huì)造成處理品的外觀不良及阻礙染色，所以請(qǐng)充分進(jìn)行前處理水洗避免混入。
4. 活性度
染色液通過(guò)補(bǔ)給長(zhǎng)期使用會(huì)由于上述不純物質(zhì)及老廢物質(zhì)的蓄積降低染色能力。活性度是評(píng)估染色能力的項(xiàng)目，將現(xiàn)狀浴液與新浴液相比擁有多少程度的染色能力用百分比表示。關(guān)于活性度測(cè)定請(qǐng)咨詢(xún)我司技術(shù)部、
另外，TAC CONTROLLER PH-5的添加會(huì)提高染料活性度、改善染色性。
5. 染色浴液的腐敗
一般的鋁用染色是有機(jī)染料，常溫特別是夏天長(zhǎng)時(shí)間放置或持續(xù)低溫（20~40℃）染色時(shí)會(huì)發(fā)生霉菌。
TAC染料中有含有防止這些霉菌的添加劑，但是根據(jù)工廠的不同產(chǎn)生的霉菌種類(lèi)不同，也可能會(huì)產(chǎn)生繁殖。霉菌的產(chǎn)生會(huì)分解染料，也會(huì)引起染色浴液PH值的異常抑制染色。
至于預(yù)防方法，建議在作業(yè)完成后，將染色槽用蓋子蓋住，從新建浴時(shí)期開(kāi)始定期添加TAC KABICORON（0.3~0.5g/L），
6. 染色時(shí)處理品的點(diǎn)狀腐蝕
讓色過(guò)程中處理品會(huì)發(fā)生斑點(diǎn)狀腐蝕之類(lèi)的析出不良，原因是因?yàn)殡娢徊煌慕饘僦g通過(guò)腐蝕電流，發(fā)生局部染料析出。因此使用鈦制治具的時(shí)候腐蝕的傾向較多。另外根據(jù)染色浴液中所含陰離子種類(lèi)不同，腐蝕發(fā)生也有強(qiáng)弱。TAC染料中有特別除去造成腐蝕的陰離子，但是隨著生產(chǎn)中的汲入這些陰離子會(huì)增加，確認(rèn)到點(diǎn)狀腐蝕的情況下請(qǐng)向染色浴中添加TAC CONTROLLER PH-5（10ml/L）加以防止。
7. 鋁鑄件的染色
鋁鑄件（ADC10、ADC12等）、鋁鑄物（AC3A、AC4C等）的染色處理請(qǐng)通過(guò)TOP ADD PROCESS進(jìn)行處理。黑色染色時(shí)請(qǐng)以TOP ADD-500（BLACK-419）進(jìn)行處理。
【廢水處理】
TAC染料的廢水處理請(qǐng)使用專(zhuān)用處理劑TOP CATCH D-900進(jìn)行。
TOP CATCH D-900的詳情、使用方法請(qǐng)參照其說(shuō)明書(shū)。
關(guān)于TAC染料的操作使用：
1. 請(qǐng)?jiān)谕饬己玫膱?chǎng)所進(jìn)行作業(yè)。
2. 作業(yè)時(shí)請(qǐng)穿戴眼鏡、面罩、橡膠手套等護(hù)具。
3. 入眼時(shí)請(qǐng)勿擦拭直接用清水沖洗，疼痛殘留時(shí)請(qǐng)接受醫(yī)生診治。
4. 請(qǐng)勿放入口中，誤飲時(shí)請(qǐng)用水漱口吐出后接受醫(yī)生診治。
5. 作業(yè)后請(qǐng)洗手、漱口。
|
