手機(jī)外殼白點(diǎn)異常分析報告

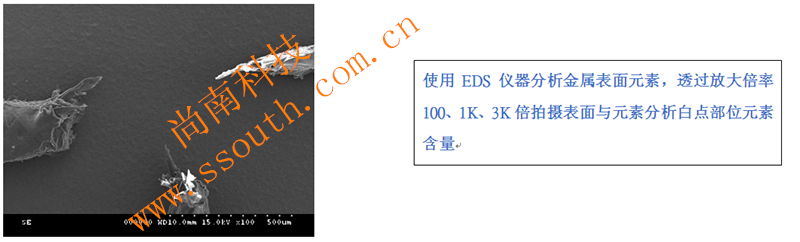

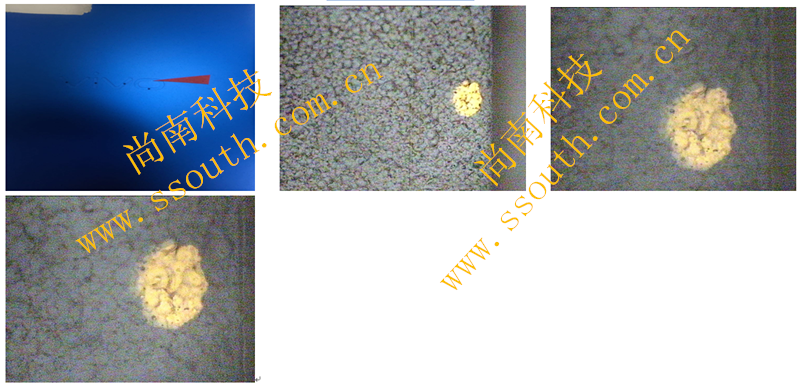

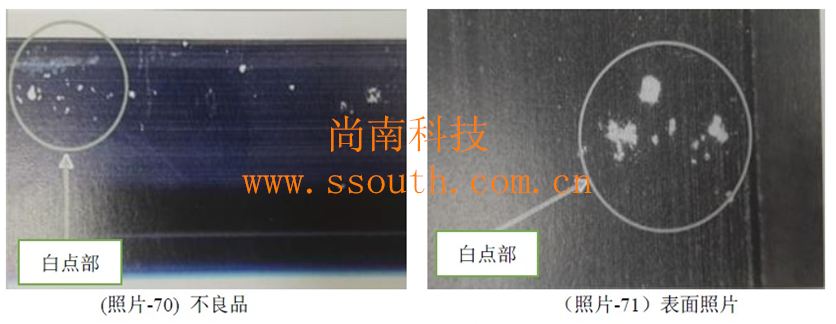

上圖為電子顯微放大鏡觀察圖片（取回VIVO手機(jī)殼樣品拍攝電子圖片）

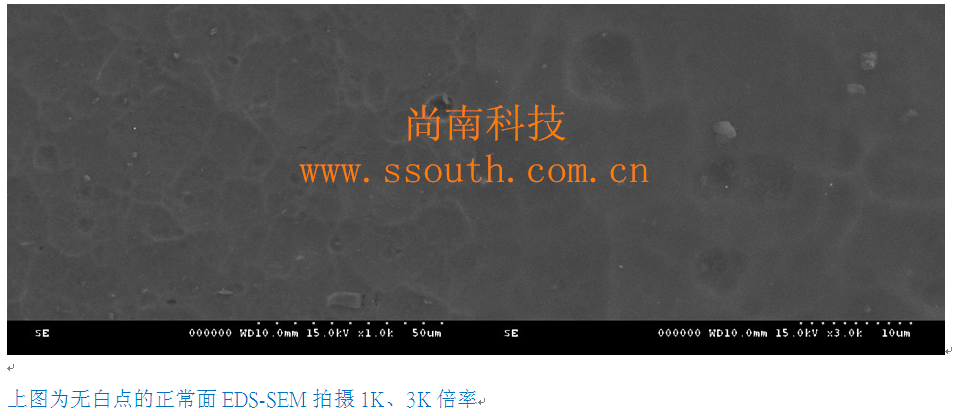

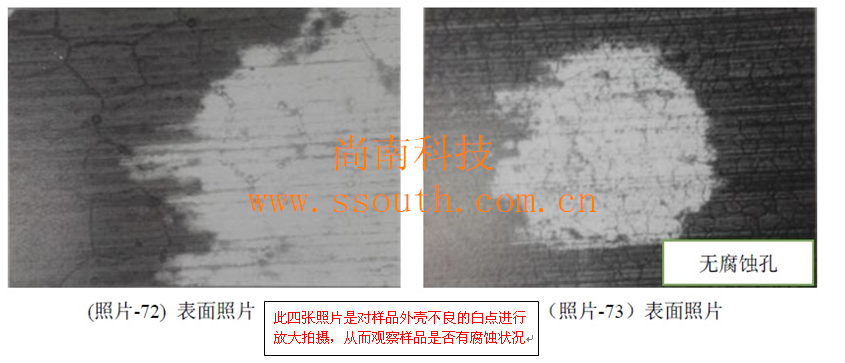

氧化膜是透明的，通過上面圖片可以明顯看到樣品底材表面和砂面狀況。圖片上面沒有看到亮點(diǎn)有腐蝕或

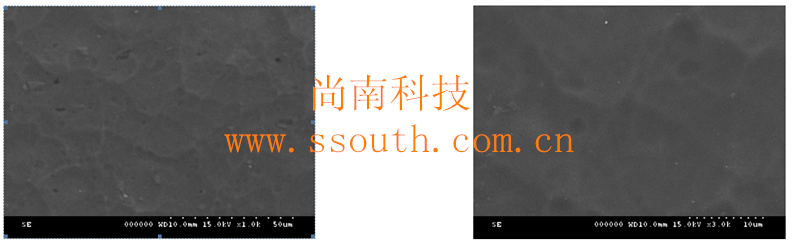

是凹陷（通過放大3000倍圖片，詳細(xì)見下圖），表明亮點(diǎn)露白并且沒有染料吸附上色。（亮點(diǎn)顯示出金色
圓點(diǎn)是因為電子顯微鏡光源問題）對亮點(diǎn)做元素分析（EDS）測到S（硫），判斷可能是硫酸根離子殘留在
表明皮膜，通過元素分析進(jìn)一步證明亮點(diǎn)上面沒有染色顏色（EDS具體元素分析看下圖表）。（分析原因
可能是陽極酸殘留，或者氫氧化鋁覆蓋沉淀導(dǎo)致無法上膜）

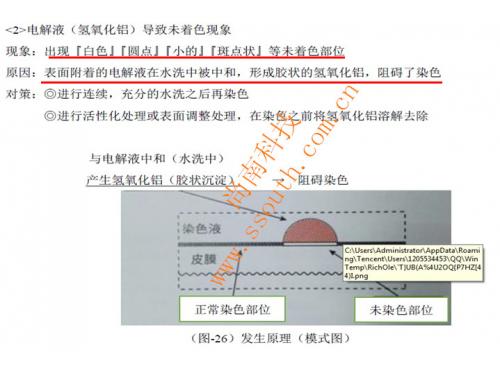

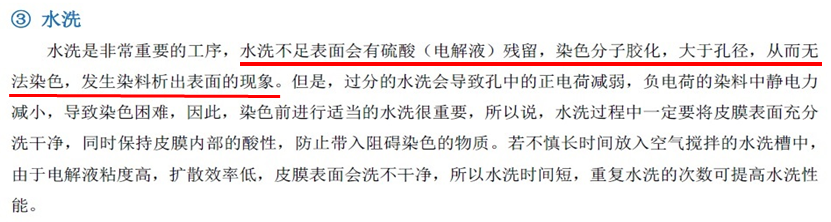

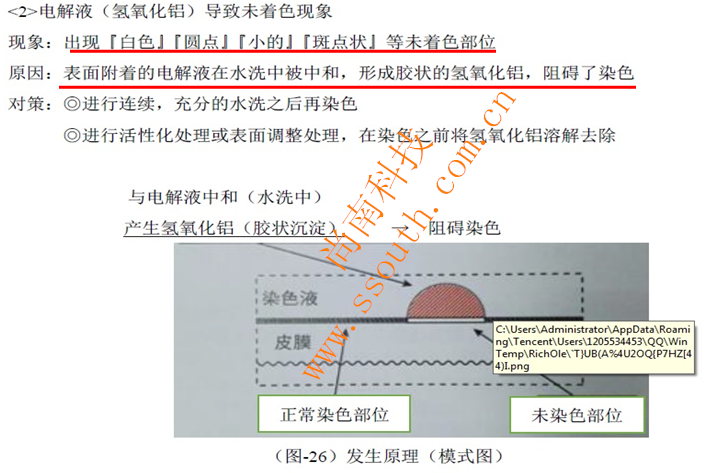

下面的文獻(xiàn)資料是日本奧野關(guān)于白點(diǎn)形成的原因分析，供參考使用。
備注：染色時處理品的點(diǎn)狀腐蝕：染色色過程中處理品會發(fā)生斑點(diǎn)狀腐蝕之類的析出不良，原因是因為電位不同的金屬之間通過腐蝕電流，發(fā)生局部染料析出。因此
使用鈦制治具的時候腐蝕的傾向較多。另外根據(jù)染色浴液中所含陰離子種類不同，腐蝕發(fā)生也有強(qiáng)弱。確認(rèn)到點(diǎn)狀腐蝕的情況可以向染色浴中添加日本奧野的TAC CONTROL-LER PH-5（10ml/L）加以防止，減少不良產(chǎn)生。
下表一為正常面元素分析
下表二為白點(diǎn)露白處

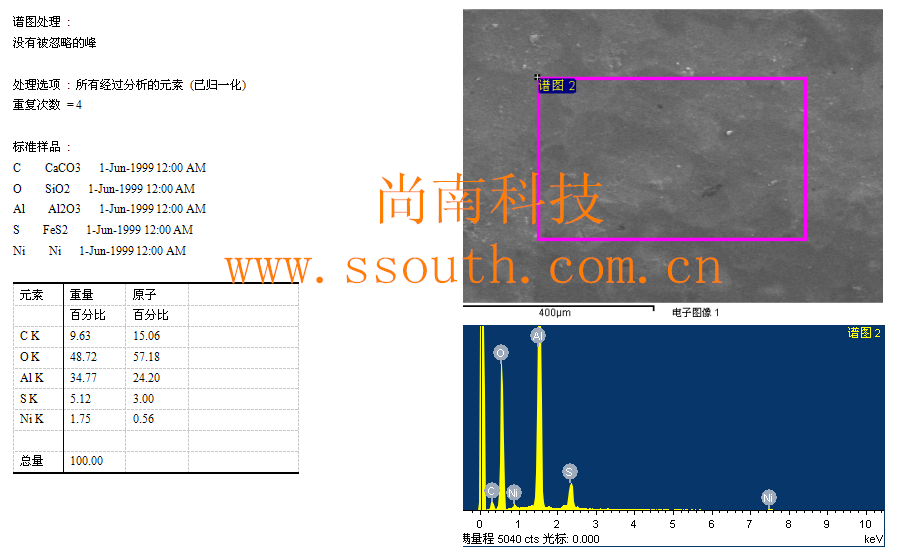

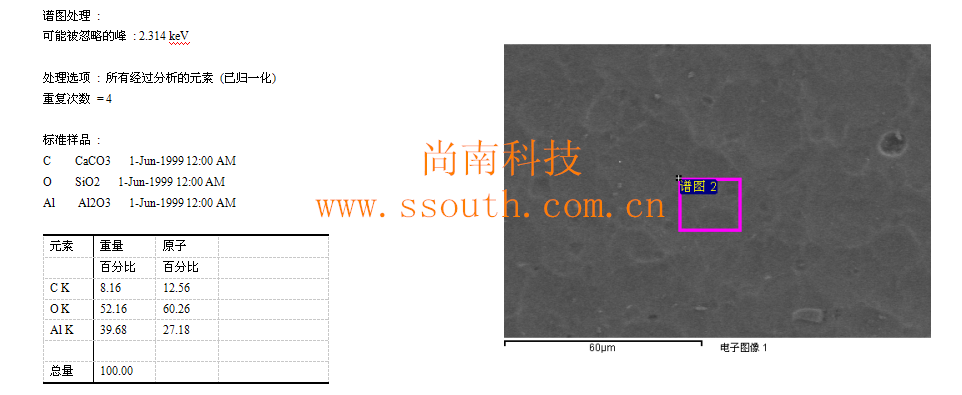

正常面元素分析

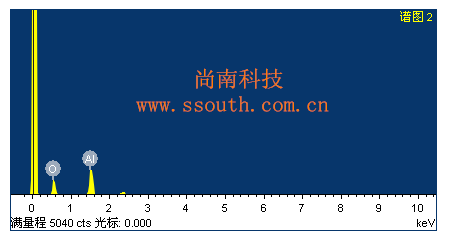

白點(diǎn)露白處元素分析
|
